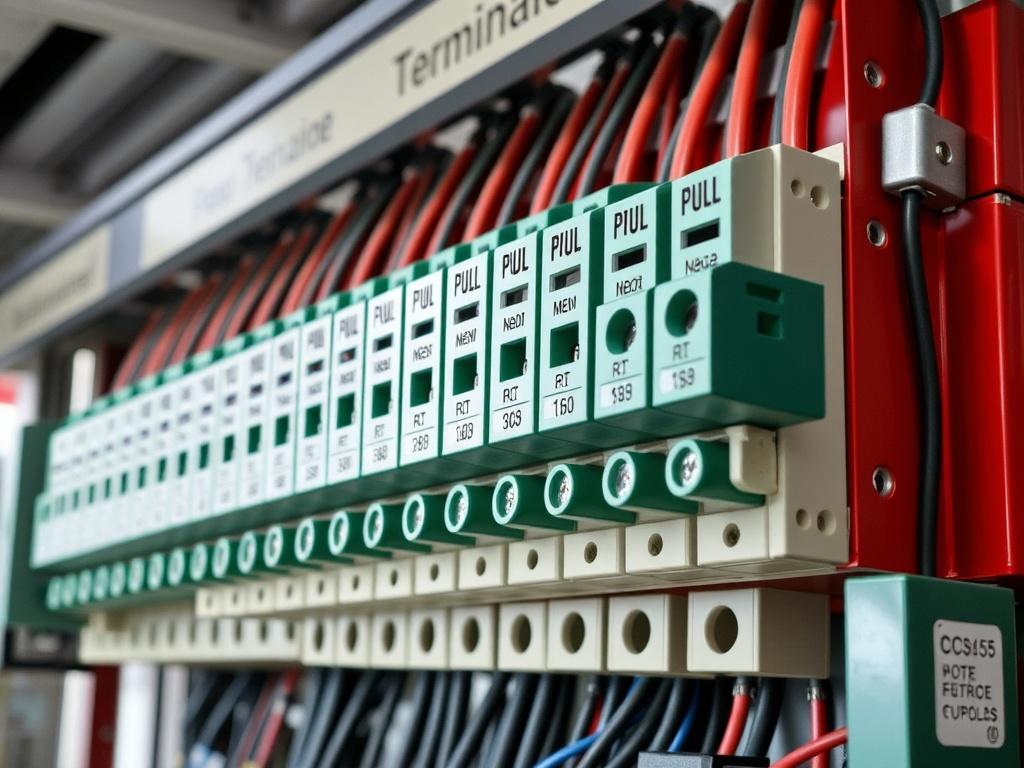

Терминальные блоки — это те незаметные, но важные штуки в щитах и приборных панелях, которые соединяют провода, обеспечивают порядок и безопасность. Казалось бы, ничто особенное: пластик, металл, винты или пружины. Но именно от правильного выбора и подключения терминального блока зависит долговечность электрической схемы и удобство обслуживания. В этой статье разберёмся подробно: какие бывают терминальные блоки, как их выбирать, монтировать и обслуживать, чтобы не было сюрпризов в самый неподходящий момент.
- Что такое терминальные блоки и зачем они нужны
- Основные типы терминальных блоков
- Винтовые терминальные блоки
- Пружинные терминальные блоки
- Плагинные и разъёмные блоки
- Специальные блоки: проходные, заземление, многопроводные
- Как выбрать терминальный блок — практическая инструкция
- Таблица сравнения типов
- Правильный монтаж и подключение
- Правила безопасности и эргономика
- Маркировка, документация и стандарты
- Обслуживание и тестирование
- Что делать при проблемах
- Практические советы из опыта
- Заключение
Что такое терминальные блоки и зачем они нужны
Терминальный блок — это комплект контактов, собранный в изолирующий корпус, служащий для надёжного соединения проводов или кабелей. Проще говоря, это место, где провода «встречаются» и закрепляются. Он позволяет упорядочить провода, обеспечить защиту от случайных касаний и облегчить замену и проверку элементов схемы.
Основные задачи терминальных блоков: распределение питания, развязка цепей, обеспечение безопасного доступа к соединениям, маркировка и упрощение обслуживания. В промышленных щитах без них царит хаос, а при аварии ремонт превращается в долгую и нервную процедуру.
Основные типы терминальных блоков
Терминальные блоки классифицируют по способу соединения, механике монтажа и функциональности. Коротко о главных типах — дальше разберём подробнее практические особенности каждого.
- Винтовые терминальные блоки
- Пружинные (spring-clamp)
- Плагинные и разъёмные
- Проходные (feed-through) и секционные
- Заземляющие (PE) и многопроводные
Винтовые терминальные блоки
Классика, проверенная временем. Провод фиксируется винтом, который прижимает контактную пластину. Их легко понять и ремонтировать. Минусы — требуется затяжка ключом или отвёрткой, возможен люфт при ослаблении винта. Зато они просты в производстве и совместимы с большинством проводов и шин.
Советы по использованию: регулярно проверяйте момент затяжки, особенно в вибронагруженных установках; при подключении многожильных проводов используйте наконечники.
Пружинные терминальные блоки
Пружинные клеммы набирают популярность — быстрый монтаж и стабильное контактное усилие. Провод зажимается пружиной, что уменьшает риск ослабления при вибрации. Подходят для автоматизированного монтажа и частых подключений-отключений.
Но есть нюансы: плохо сочетаются с тонкими многожильными проводами без наконечников, а также чувствительны к повреждениям пружины при частых повторных монтажах.
Плагинные и разъёмные блоки
Идеальны там, где требуется быстрый демонт — например, при частой смене модулей. Они состоят из двух частей: стационарной и съёмной. Благодаря этому удобно тестировать или заменять часть схемы без перебора всей проводки.
Главный плюс — удобство и скорость обслуживания. Минусы — чаще дороже и требуют аккуратности при подключении, чтобы не повредить контактную систему.
Специальные блоки: проходные, заземление, многопроводные
Проходные блоки удобны для организации сквозного подключения на DIN-рейке. Заземляющие терминалы обычно отличаются цветом и конструкцией, чтобы исключить ошибочные подключения. Есть терминалы с возможностью подключения нескольких проводников, что экономит место и упрощает распределение нагрузок.
Как выбрать терминальный блок — практическая инструкция
Выбор зависит не только от типа контакта. Важнее всего соответствие электрическим и механическим параметрам, а также эксплуатационным условиям. Ниже — концентрат практических критериев.
- Номинальный ток и напряжение: выбирайте с запасом, 1.25–1.5 раза выше расчетного тока.
- Сечение провода: терминал должен поддерживать нужные сечения — одно- и многожильные проводники.
- Климатические условия: влажность, температура, наличие агрессивных сред.
- Вибрация: в машинах и тяжёлой технике предпочтительны пружинные или специальные вибростойкие винтовые решения.
- Маркировка и возможность быстрого обслуживания: цвет, места для бирки, плагинные исполнения.
- Стандарты и сертификация: соответствие IEC, ГОСТ или отраслевым требованиям.
- Функциональные опции: предохранительные мосты, индикаторы, встроенные предохранители.
Таблица сравнения типов
| Критерий | Винтовые | Пружинные | Плагинные |
|---|---|---|---|
| Скорость монтажа | Средняя | Высокая | Высокая |
| Устойчивость к вибрации | Ниже (при плохой затяжке) | Выше | Высокая |
| Стоимость | Низкая | Средняя | Высокая |
| Удобство обслуживания | Хорошее | Отличное | Лучшее |
Правильный монтаж и подключение
Монтаж терминальных блоков — не только механика, но и порядок. Неправильно подключённый провод может привести к нагреву и повреждению изоляции. Следуйте простому алгоритму: подготовка, проверка, фиксация и маркировка.
Начинайте с зачистки проводов на нужную длину. Для многожильных проводников рекомендую использовать гильзы — они упрощают контакт и защищают жилу от распушивания. При работе с винтовыми блоками затягивайте винты до рекомендованного момента; если производитель не указал значение, используйте стандартный момент для данного сечения или инструмент с ограничителем. Для пружинных клемм убедитесь, что пружина вернулась в рабочее положение после вставки провода.
Правила безопасности и эргономика
Маркируйте проводники рядом с клеммами, оставляйте пространство для снятия и осмотра, закрепляйте провода хомутами, чтобы нагрузка не приходилась на клеммы. При работе под напряжением используйте защитные кожухи и соблюдайте правила ПУЭ и внутренние инструкции по охране труда.
Маркировка, документация и стандарты
Хорошая маркировка — половина успеха при эксплуатации щита. Наносите номера или буквенные обозначения прямо на корпус терминального блока или используйте съёмные бирки. Это ускорит поиск нужной цепи и снизит вероятность ошибки при техобслуживании.
Документируйте схему подключения и указывайте типы используемых блоков, режимы нагрузки и моменты затяжки. Многие промышленные проекты требуют соблюдения стандартов IEC или ГОСТ. Обратите внимание на требования по испытаниям на прохождение тока и устойчивость к короткому замыканию.
Обслуживание и тестирование
План обслуживания для терминальных блоков прост: периодическая проверка затяжки, визуальный осмотр на признаки перегрева и коррозии, тесты контакта. В условиях повышенной вибрации или циклических нагрузок проверки нужно проводить чаще.
Для измерений используйте термокамеру или контактный термометр — нагрев выше нормы укажет на плохой контакт. Также полезно проводить измерение переходного сопротивления в критичных цепях.
Что делать при проблемах
Если заметили нагрев — отключите нагрузку и проверьте зажим. Часто достаточно затянуть винт или заменить поврежденный проводник. При коррозии или механических повреждениях блок лучше заменить целиком. Не накладывайте временных решений в виде скруток и изоленты — это кладёт бомбу замедленного действия под эксплуатацию установки.
Практические советы из опыта
1) Всегда предусматривайте запас по току и сечению — экономия на клеммах оборачивается проблемами в эксплуатации. 2) Используйте одинаковые типы терминалов в одном шкафу — это упрощает обслуживание. 3) Для частых подключений выбирайте плагинные решения. 4) Фотографируйте схемы и храните данные рядом с щитом — это спасёт при смене персонала.
Небольшая хитрость при монтаже: пронумеруйте фазные и нулевые клеммы в одном логическом порядке, чтобы при поиске ошибки техника интуитивно понимал структуру. Мелочь, а выигрываешь время и нервы.
Заключение
Терминальные блоки — не просто мелочь в щите. Они задают ритм работы всей электрической системы: порядок в проводке, надёжность соединений и удобство обслуживания. Правильный выбор с учётом тока, сечения проводов, условий эксплуатации и требований к обслуживанию избавляет от большинства проблем в будущем. Потратить время на продуманную схему и качественные клеммы значит сэкономить гораздо больше при дальнейшей эксплуатации. Планируйте, маркируйте, проверяйте — и ваша система будет работать тихо и уверенно.
