Если вам нужно понять, что такое ДРГ.М и как с ним работать, эта статья для вас. Я разложу тему по полочкам: от принципов измерения до практических рекомендаций по выбору и обслуживанию. Буду стараться без занудства и сухого перечисления — только полезное и понятное объяснение, чтобы вы могли принять решение или подготовиться к установке.
- Что такое датчик расхода газа типа ДРГ.М?
- Принцип работы: краткий обзор возможных методов
- Конструктивные особенности и сигнальные интерфейсы
- Монтаж и подключение: практические рекомендации
- Подключение к системам автоматизации
- Калибровка и поверка
- Техническое обслуживание
- Применения датчиков ДРГ.М: где они полезны
- Как выбрать подходящий ДРГ.М
- Типичные ошибки при эксплуатации и как их избежать
- Стоимость владения и экономический эффект
- Заключение

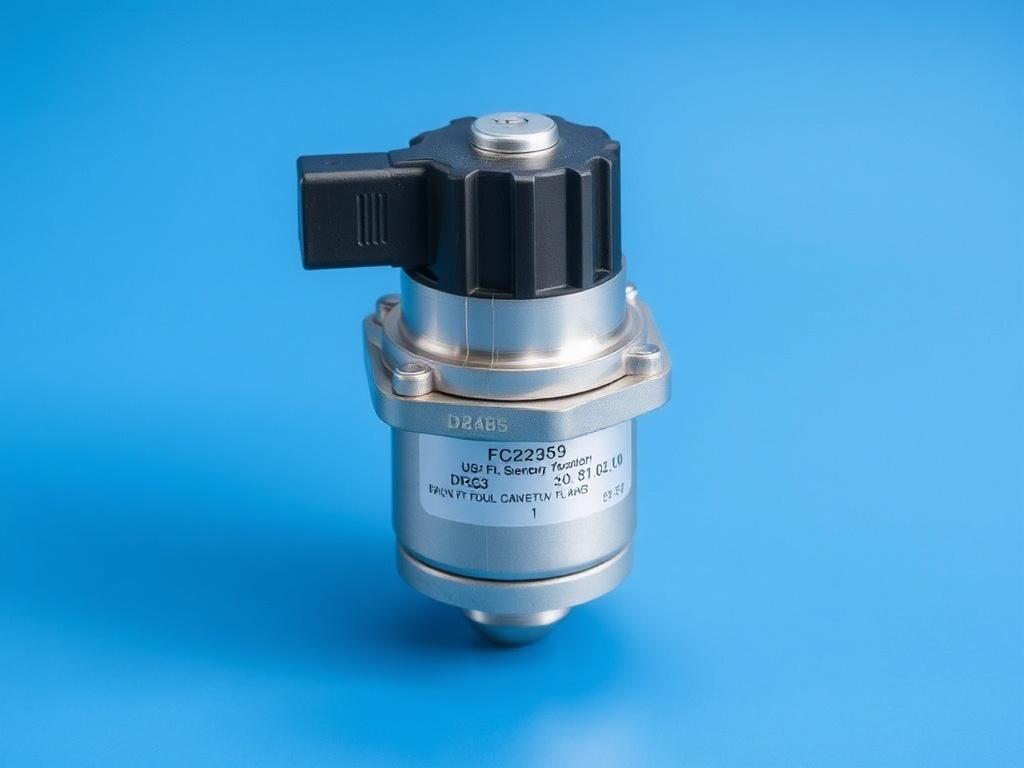

Что такое датчик расхода газа типа ДРГ.М?
Датчик расхода газа, обозначаемый как ДРГ.М, — это прибор для измерения объёмного или массового расхода газовой среды в трубопроводе. Назначение у него простое: преобразовать физический признак потока (разность давлений, тепловой эффект, ультразвук и т. п.) в электрический сигнал, с которым взаимодействует система автоматики. На сайте https://sibna.ru/catalog/rashodomeri/datchik-raskhoda-gaza-tipa-drg-m/ можно получить больше информации про датчик расхода газа типа ДРГ.М.
Под маркировкой ДРГ.М могут выпускаться разные исполнения: настенные, фланцевые, вставные. Конкретный принцип работы и конструкция зависят от исполнения и задачи: контроль технологического процесса, регулирование горелок, сигнализация утечек, учёт в нерегулируемых потоках и т. д.
Принцип работы: краткий обзор возможных методов
Не существует одного-единственного способа измерить расход газа, поэтому полезно понять общие подходы. ДРГ.М могут базироваться на нескольких проверенных принципах; выбор зависит от требуемой точности, состава газа и условий работы.
Ниже — компактный обзор методов, с акцентом на их практическое применение. Это поможет соотнести нужды вашей системы с типом прибора.
| Метод | Краткий принцип | Плюсы | Минусы | Области применения |
|---|---|---|---|---|
| Термический | Измерение охлаждения нагретого элемента потоком газа (массовый расход) | Хорош для малых расходов, прямой измеритель массового расхода | Чувствителен к загрязнению и составу газа | Контроль горения, лабораторные установки, технологические линии |
| Дифференциально‑давленческий | Падение давления на сопле, оросителе или плато преобразуется в расход | Простая конструкция, широкие диапазоны | Требует прямых участков трубопровода и коррекции по плотности | Промышленные газопроводы, системы вентиляции |
| Ультразвуковой | Измерение времени прохождения ультразвука по потоку и против потока | Не контактный метод, подходит для агрессивных сред | Чувствителен к пыли и пузырькам; дороже | Системы учета, агрессивные среды, большие диаметры |
| Вихревой | Фиксация частоты вихрей, образующихся за телом в потоке | Надежен, хороший диапазон расходов | Не совсем подходит для сильно запылённых потоков | Парогенераторы, промышленные линии |
Конструктивные особенности и сигнальные интерфейсы
Конструкция ДРГ.М зависит от выбранного принципа измерения. Часто встречаются компактные корпуса с фланцевым исполнением для монтажа в трубопровод и электронный блок с дисплеем и выходами.
Что обычно можно ожидать от типового исполнителя ДРГ.М: наличие аналогового выхода 4–20 мА для подключения к ПЛК или регистратору, цифровых интерфейсов (например, RS‑485/Modbus) для обмена параметрами и диагностикой, релейных выходов для аварийных сигналов. Питается прибор чаще всего от 24 В постоянного тока или от сети 220 В через встроенный преобразователь.
Материалы корпуса и измерительных узлов выбирают по среде: нержавеющая сталь для агрессивных газов, антикоррозионные покрытия для наружного монтажа, взрывозащищённые корпуса по требованиям зоны (ATEX, IECEx) — если речь идёт о взрывоопасной среде.
Монтаж и подключение: практические рекомендации
Правильный монтаж важнее подробной инструкции по эксплуатации. Даже самый точный датчик выдаст плохие данные, если его поставили в неправильном месте или не обеспечили прямые участки трубопровода.
Основные правила монтажа можно свести в удобный чек‑лист. Они пригодятся при подготовке к установке и при приёмке работ.
- Выберите участок с прямой протяжённостью до и после датчика согласно техспецификации — обычно не менее 5–10 диаметров до датчика и 3–5 после.
- При вертикальной установке поток должен идти снизу вверх, если это требует конструкция датчика; следите за маркировкой потока на корпусе.
- Установите фильтр или грязевик перед датчиком при наличии загрязнений в потоке.
- Обеспечьте заземление и защиту от перенапряжений; для цифровых линий используйте экранированные кабели и правильные заземляющие точки.
- Если датчик эксплуатируется в потенциально взрывоопасной зоне, убедитесь в наличии сертификатов и соблюдении требований по кабельным вводам и заземлению.
Небольшая хитрость: при монтаже оставьте доступ к электрическим соединениям и калибровочным ручкам. Приходится обслуживать прибор чаще, чем хочется, и удобный доступ экономит время и деньги.
Подключение к системам автоматизации
Подключение приборов типа ДРГ.М к ПЛК и системам SCADA обычно строится на аналоге 4–20 мА или цифровом интерфейсе. Аналог удобен для простых сигналов и прост в диагностике; цифровые интерфейсы дают больше данных: диагностические параметры, температура, состояние узлов и т. д.
При использовании Modbus или других протоколов стоит заранее согласовать адреса, скорость порта и форматы регистров, чтобы избежать конфликтов в сети.
Калибровка и поверка
Калибровка — это не формальность. От неё зависит точность измерений и корректность управления процессом. Некоторые датчики приходят с заводской калибровкой, рассчитанной на конкретный состав газа; другие требуют настройки под место эксплуатации.
Процедуры калибровки бывают следующие: заводская настройка в калибровочной лаборатории по эталону, полевые процедуры с использованием эталонного расходомера, а также нулевые и температурные сдвиги, проверяемые на месте. Важная деталь — учитывать состав газа и его плотность: для дифференциальных приборов без коррекции плотности показания могут значительно отклоняться при изменении состава.
Поверку приборов следует выполнять в сроки, установленные нормативами или инструкцией производителя. Для критичных задач периодичность может быть жёстче — это вопрос практики и регламента хозяйства.
Техническое обслуживание
Обслуживание ДРГ.М несложное, но регулярное. Осматривать прибор нужно по графику: проверять герметичность фланцев, состояние фильтров, отсутствие механических повреждений и коррозии. Электронную часть — на предмет повреждений конденсатом и пылью.
Ниже — минимальный перечень операций по обслуживанию, который пригодится для составления локального регламента:
- Визуальный осмотр корпуса и соединений — ежемесячно.
- Проверка фильтров и очистка/замена — по загрязнению, минимум раз в полгода.
- Контроль нулевого сигнала и смещения — после профилактики и при подозрениях на погрешность.
- Проверка и при необходимости обновление прошивки электронного блока — по мере выхода обновлений производителя.
Если в системе присутствуют агрессивные примеси или абразивные частицы, интервалы обслуживания сокращают: это экономит деньги на длительном горизонте, снижая непредвиденные простои.
Применения датчиков ДРГ.М: где они полезны
В промышленности датчики расхода газа востребованы повсеместно. От простых систем отопления до сложных технологических линий — везде, где важно знать, сколько газа идёт по трубопроводу.
Типичные сценарии использования: контроль подачи природного газа на котельные, регулирование подачи технологического газа на печи, контроль расхода защитных газов в сварочном производстве, интеграция в системы автоматического управления горением и подачи топлива. В некоторых случаях эти приборы применяют и для локального учёта, но для коммерческого учёта обычно выбирают специализированные счётчики с поверкой и высоким классом точности.
Как выбрать подходящий ДРГ.М
Выбор начинается с трёх параметров: диапазона расхода, требуемой точности и состава газа. Далее учитывают условия — температура, давление, наличие агрессивных примесей и требования по взрывозащите. Сравнивать приборы по таблице характеристик удобно, но не забывайте смотреть на сервисную инфраструктуру производителя и наличие сертификаций.
Ниже — практический чек‑лист, который ускорит принятие решения при покупке.
| Параметр | Вопросы к себе | Что учитывать |
|---|---|---|
| Диапазон расходов | Каков минимальный и максимальный расход? | Выбирать с запасом, чтобы прибор работал в линейной зоне. |
| Точность | Нужна ли коммерческая точность или технологический контроль? | Коммерческий учёт требует поверенных счетчиков с высокой точностью. |
| Состав газа | Есть ли примеси, конденсат, агрессивные компоненты? | От состава зависит выбор материала и принципа измерения. |
| Условия монтажа | Вертикальный или горизонтальный трубопровод, ограничения по месту? | Проверить требования к прямым участкам и доступности для обслуживания. |
| Сертификация | Требуются ли ATEX, метрологические сертификаты? | Для взрывоопасных зон и коммерческого учета — строгое соответствие. |
Типичные ошибки при эксплуатации и как их избежать
Самые распространённые проблемы связаны с неправильным монтажом, загрязнением и игнорированием рекомендаций по калибровке. Часто датчик ставят близко к изгибу трубы или в месте, где возможна конденсация — в результате показания скачут или смещаются.
Избежать проблем просто: соблюдайте прямые участки, ставьте фильтры там, где возможен мусор, проверяйте плотность газа при изменении состава и выполняйте регулярную поверку. Также не пренебрегайте диагностикой: современные приборы передают статус и ошибки по цифровым интерфейсам, и это нужно использовать.
Стоимость владения и экономический эффект
Стоимость самого датчика — лишь часть расходов. Важна общая стоимость владения: монтаж, обслуживание, калибровки, затраты на простои при неисправностях. Правильно выбранный прибор окупается за счёт снижения потерь, повышения качества управления горением и минимизации аварий.
Примерно так: экономия газа за счёт корректного регулирования и ранней диагностики может быстро компенсировать разницу в цене между дешевым прибором и более дорогой, но надежной моделью со встроенной диагностикой.
Заключение
Датчик расхода газа типа ДРГ.М — универсальный инструмент для контроля и управления газовыми потоками. Главное при выборе и эксплуатации — понять задачу: какой диапазон, какая точность и какие условия работы. При соблюдении правил монтажа, своевременной калибровке и обслуживании приборы дают стабильные и полезные данные, которые экономят топливо и повышают безопасность процессов. Если подойти к выбору тщательно и не экономить на базовой подготовке монтажа, ДРГ.М будет работать долго и без сюрпризов.
