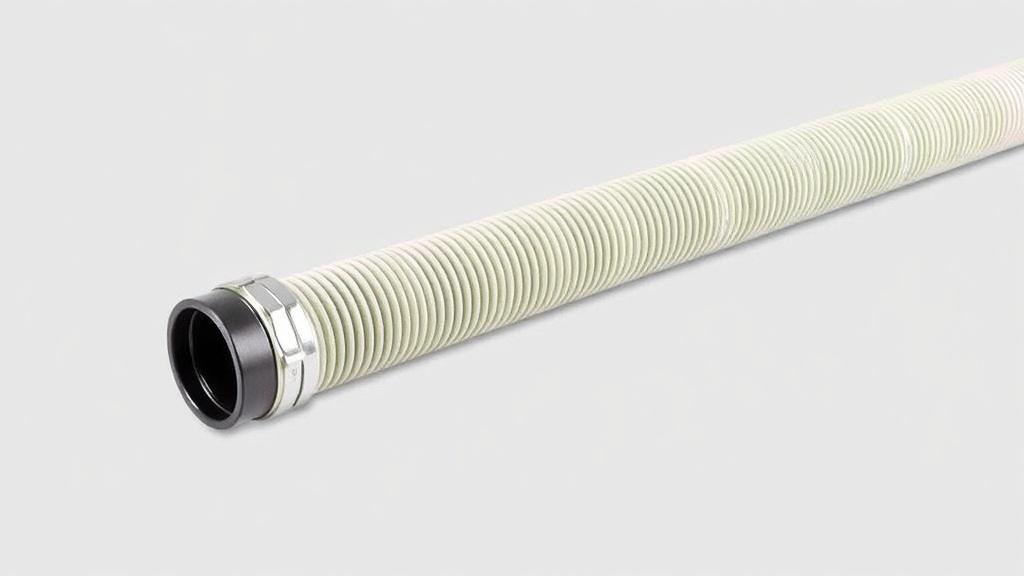

Рукава напорно-всасывающие — это те самые гибкие «трубы», которые спасают при перекачке воды, ила, промышленных стоков и других жидкостей. Они выглядят просто, но их устройство и требования к материалам серьёзно влияют на безопасность и срок службы. ГОСТ 5398-76 долгое время задавал общие технические условия на такие рукава. В этой статье разберём, что именно означает этот стандарт, из чего делают рукава, где их лучше использовать и как не допустить типичных ошибок при покупке и эксплуатации. На сайте https://rukavoy.ru/product-category/vsasy/ вы подробнее узнаете о рукаве напорно-всасывающем.
- Что такое рукава напорно-всасывающие по ГОСТ 5398-76
- Конструкция и материалы
- Варианты конструкций
- Технические требования и испытания
- Области применения
- Как правильно выбрать рукав
- Правила хранения, монтажа и обслуживания
- Что особенно важно при монтаже
- Современные аналоги и совместимость с другими стандартами
- Преимущества и ограничения напорно-всасывающих рукавов
- Как читать маркировку рукава
- Практические советы при покупке
- Заключение
Что такое рукава напорно-всасывающие по ГОСТ 5398-76
ГОСТ 5398-76 — это нормативный документ, который устанавливает требования к напорно-всасывающим рукавам: их назначение, конструкцию, материалы, методы испытаний, маркировку и упаковку. Под «напорно-всасывающими» понимают рукава, которые одновременно предназначены для создания давления и работы на всасывание, то есть они должны выдерживать как внутреннее давление, так и вакуумные нагрузки при всасывании.
Такие рукава применяют там, где требуется универсальность: когда одна линия служит и для подачи, и для забора жидкости. Стандарт описывает общие характеристики, но на практике производители добавляют свои технические условия — например, уточняют рабочее давление, температурный диапазон и стойкость к конкретным средам.
Конструкция и материалы
Устройство рукава кажется простым: внутренняя трубка, армирование и наружное покрытие. Но каждая из этих частей выполняет важную функцию, и от правильного подбора материалов зависит долговечность и безопасность службы рукава.
- Внутренняя трубка — контактирует с транспортируемой средой; должна быть стойкой к истиранию и химии в зависимости от назначения.
- Армирование — обеспечивает прочность при внутреннем давлении и механических нагрузках; обычно используется текстильное кордовое армирование или сочетание корда и металлической спирали для шлангов всасывающего типа.
- Наружное покрытие — защищает от внешних механических повреждений, ультрафиолета и озона; также оказывает влияние на гибкость рукава.
| Компонент | Материалы | Роль |
|---|---|---|
| Внутренняя трубка | Резина, специальные полимеры | Химическая устойчивость и стойкость к износу |
| Армирование | Текстильный корд, металлическая спираль | Прочность на растяжение и сопротивление вакууму |
| Наружное покрытие | Резина с добавками, компаунды | Защита от истирания и погодных факторов |
Варианты конструкций
Стандарт охватывает несколько конструктивных исполнений: одни рукава более гибкие и лёгкие, другие — усиленные, с металлической спиралью, для сильного вакуума. Выбор конструкции зависит от характера работы: нужно ли часто укладывать рукав в бухты, будут ли в среде абразивные частицы, требуется ли антикоррозионная стойкость при контакте с нефтепродуктами.
Технические требования и испытания
ГОСТ задаёт требования к прочности и герметичности. Рукава проходят испытания, которые подтверждают их пригодность: гидростатическая проверка на прочность под давлением, испытание на вакуумную устойчивость, проверка на гибкость и стойкость к истиранию. Кроме того, тестируют сцепление слоёв и стойкость материалов к воздействию внешних факторов.
- Гидростатическая проверка подтверждает целостность при рабочем давлении и запасе прочности.
- Вакуумные испытания важны для рукавов, эксплуатируемых при всасывании, чтобы исключить смятие или спад стенки.
- Измерение линейных размеров и массы — для контроля соответствия типоразмеру и равномерности изготовления.
Области применения
Такие рукава находят применение в разных отраслях: в строительстве для откачки воды и ила, в коммунальном хозяйстве для удаления стоков, в промышленности при перемещении охладительных и технологических жидкостей. Также их используют на сельскохозяйственной технике для работы с неагрессивными жидкостями и на временных перекачивающих линиях при ремонте стационарных магистралей.
Важно понимать: напорно-всасывающий рукав не одинаково хорош во всех задачах. Если среда агрессивна по отношению к резине или содержит растворители, нужен рукав с соответствующей химической стойкостью. Если присутствует крупный абразив, предпочтительнее усиленные исполнения с толстым внутренним слоем.
Как правильно выбрать рукав
Выбор начинается с анализа рабочей среды и условий эксплуатации. Простой чек-лист поможет не допустить типичных ошибок при покупке.
- Определите характер транспортируемой среды: вода, сточные воды, нефтепродукты, суспензии.
- Уточните рабочее давление и необходимость работы на всасывание.
- Определите требуемую длину и диаметр, учитывая потери напора.
- Выберите конструкцию: гибкая без спирали или усиленная со спиралью для вакуума.
- Проверьте маркировку и паспорт изделия на соответствие ГОСТ 5398-76 или актуальным документам производителя.
| Вопрос | На что смотреть |
|---|---|
| Среда | Химическая совместимость и абразивность |
| Давление | Рабочее и пиковое давление, вакуумные характеристики |
| Гибкость | Способ монтажа и необходимость сворачивания в бухту |
| Комплектующее | Совместимые муфты и хомуты по диаметру и типу |
Правила хранения, монтажа и обслуживания
Даже качественный рукав быстро выйдет из строя при неправильном хранении или обращении. Простые правила продлят срок службы и снизят риск аварий.
- Храните рукава в сухом, тёмном помещении, в бухтах или на полках, избегая острых предметов и прямого солнца.
- При монтаже избегайте перегибов с радиусом меньшим минимально допустимого, не тяните рукав за муфты и не используйте его как страховочный канат.
- Регулярно осматривайте рукав на предмет трещин, отслоений слоёв, набуханий и повреждений наружного покрытия.
- Проводите периодические испытания в соответствии с рекомендациями производителя и отраслевыми регламентами.
- После работы очищайте внутреннюю поверхность от абразивных частиц и остатков агрессивных жидкостей, если это предусмотрено эксплуатацией.
Что особенно важно при монтаже
Обратить внимание нужно на правильный выбор крепёжных элементов и муфт. Неподходящая муфта может создать концентрацию напряжений и привести к разрыву. Также критично соблюдать направление намотки при установке спиральных рукавов: неправильная ориентация ухудшает вакуумостойкость.
Современные аналоги и совместимость с другими стандартами
ГОСТ 5398-76 — документ старый, и за десятилетия появились новые нормативы и технические условия у производителей. На практике многие предприятия ориентируются либо на обновлённые ГОСТы, либо на технические условия изготовителя, которые конкретизируют параметры для определённых сред. При закупке важно сверять, соответствует ли конкретная партия действующим требованиям, и не полагаться только на номер старого ГОСТа в маркировке.
Также обратите внимание на совместимость муфт и фитингов. Часто используются стандартизованные соединения по другим ГОСТам — это нормально, но ключевой момент: диаметр и профиль муфты должны соответствовать профилю рукава, иначе герметичность и механическая прочность окажутся под угрозой.
Преимущества и ограничения напорно-всасывающих рукавов
| Преимущества | Ограничения |
|---|---|
| Универсальность: подходят и для нагнетания, и для всасывания | Ограничения по средам: не все материалы выдерживают агрессивные химикаты |
| Гибкость и удобство транспортировки | Риск механического повреждения при неправильном обращении |
| Разнообразие конструкций под разные задачи | Нужны дополнительные проверки и испытания для особых условий |
Как читать маркировку рукава
Маркировка обычно содержит наименование производителя, тип рукава, номинальный диаметр, рабочее давление или указание на вакуумостойкость, а также ссылку на стандарт. Эта информация помогает быстро сопоставить изделие с требованиями вашей задачи. Если какая-то позиция не указана, уточните у поставщика паспорт изделия и протоколы испытаний.
Практические советы при покупке
- Требуйте паспорт и протоколы испытаний с актуальными датами.
- Проверяйте, указаны ли на рукаве температурный диапазон и совместимость с вашей средой.
- При больших объёмах закупки запрашивайте возможность выборочной проверки партии на гидростатическом стенде.
- Не экономьте на муфтах и хомутных соединениях — они часто первыми «сдаются» при аварии.
Заключение
Рукава напорно-всасывающие по ГОСТ 5398-76 остаются важным решением в задачах перекачки и всасывания жидкостей, но подход к их выбору должен быть взвешенным. Оцените среду, давление, необходимость вакуума и условия хранения, ознакомьтесь с паспортом изделия и испытаниями. Соблюдение простых правил монтажа и обслуживания продлит срок службы и уменьшит риски. И помните: старый номер ГОСТа в маркировке не заменит реальных протоколов испытаний и правильного подбора по условиям работы.
